【光电科技】LC以及MPO光纤的极性
刚入行的新手对于光纤跳线的极性是什么意思可能不知道，那么本篇将为大家讲解一下什么是光纤跳线的极性。
双工光纤以及极性 10G光纤的应用中，数据利用两根光纤实现双向的传输，每根光纤一端连接发射器，另一端连接接收器，缺一不可，我们称之为双工光纤，或者说双联光纤。 相对应的有双工就有单工，单工是指在一个方向上传输信息，在通信两端，一端是发送器，一端是接收器，就像家里的水龙头一样，数据单向流动，不具有可逆性。（当然这里有误区，其实光纤通信是非常复杂的，光纤是可以双向传输的，我们只是为了方便理解） 再说回双工光纤，在网络中无论有多少个配线架、适配器或光缆段，Tx（B）应始终连接到Rx（A）。如果不遵守相应的极性，数据将不能传输。 为了保持正确的极性，TIA-568-C标准推荐双工跳线采用A-B极性交叉方案。 测试双工跳线的极性方法很简单，使用上海米卓的双芯极性测试仪即可。
MPO多芯光纤极性
MPO连接器与SC连接器的尺寸差不多，但可容纳12/24/16/32根光纤，因此，MPO可大大节省机柜布线空间。

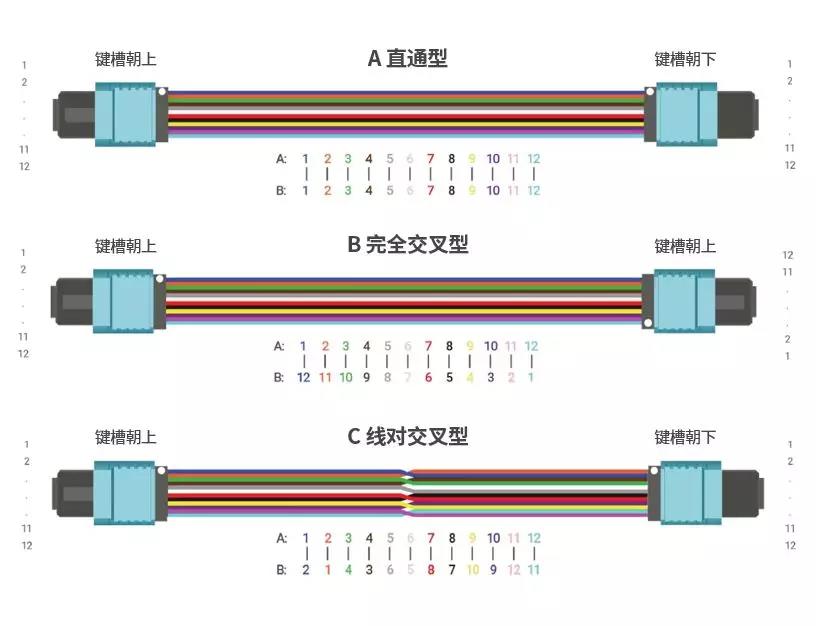

TIA568标准规定的三种极性方法分别叫做方法A、方法B和方法C。为了达到TIA568标准，MPO主干光缆也分为直通、完全交叉和线对交叉三种，即，Type A （key up - key down 直通）、Type B（key up - key up/key down-key down完全交叉）、Type C（key up - key down线对交叉）。如下图所示：

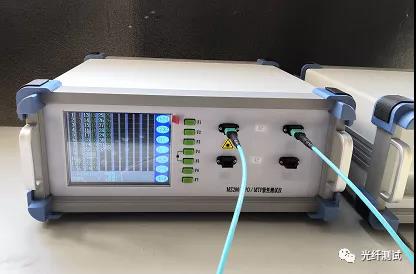

当前常用的MPO跳线是12芯光纤跳线和24芯光纤跳线，但是近年来又出现16芯以及32芯光纤跳线。 现在更有100多芯的多芯跳线出来， 对于MPO这类多芯跳线的极性检测就变得非常关键。我们推荐上海米卓的64芯MPO极性测试仪，经过多年检验，可靠稳定。
