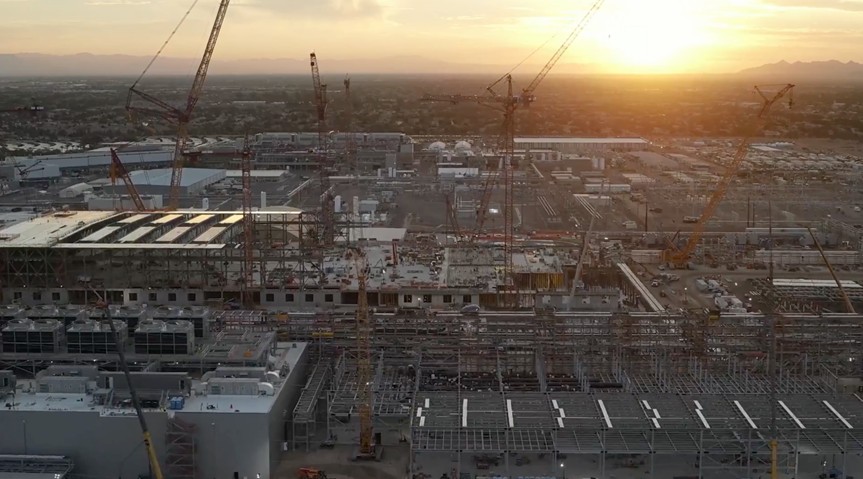

英特尔位于亚利桑那州钱德勒两工厂的建设进展(图片来源:英特尔于2024年1月拍摄的视频)
在刚刚过去的4月,台积电、三星、美光接连获得美国政府资金补贴。据不完全统计,已经有7家半导体企业获得美国政府资金补贴。
美国《芯片与科学法案》于2022年8月颁布,计划拨款超过527亿美元资金,用于扶持美国半导体研发、制造和劳动力发展。其中390亿美元作为直接拨款,补贴给半导体生产厂商。
业内人士接受《中国电子报》记者采访时表示,美方对本土芯片产业提供巨额补贴和税收优惠,部分条款逼迫企业弃中就美,具有明显的歧视性,严重违背了市场规律和国际经贸规则,将对全球半导体产业链造成扭曲。
当地时间4月25日,美国最大的计算机存储芯片制造商美光科技宣布,将从美国联邦政府获得61.4亿美元的直接资金,用于在纽约建设两座DRAM晶圆厂,在爱达荷州新建一家DRAM晶圆厂。除61亿美元的政府拨款外,美光也有资格获得美国财政部的投资税收抵免,这将为合格的资本投资提供25%的抵免。此外纽约州政府也将提供价值55亿美元的激励措施。
当地时间4月15日,美国商务部宣布,将向三星提供64亿美元的直接补贴,支持该公司在得克萨斯州建设计算机芯片制造和研发产业集群。此外三星还计划申请美国财政部的投资税收抵免,预期能够覆盖合规资本支出的25%。
据悉,三星将对其位于得州奥斯汀的原有晶圆厂进行扩建,同时在奥斯汀东北方向的泰勒市新建两座专注于大规模生产4nm和2nm工艺制程芯片的晶圆厂、一座研发工厂和一座先进封装设施。
当地时间4月8日,美国商务部宣布,将向台积电(TSMC)发放66亿美元的直接资金补贴,并提供50亿美元的低息政府贷款,用于支持台积电在亚利桑那州新建设三座新的尖端芯片厂。
台积电透露,依进度规划,亚利桑那州首座晶圆厂将于2025年上半年开始生产4纳米制程芯片,第二座厂除了采用3纳米技术,还将于2028年生产采用下一世代纳米片(Nanosheet)晶体管结构的2纳米制程芯片。至于第三座晶圆厂,预计将在21世纪20年代末(2029年至2030年)采用2纳米或更先进的制程技术进行芯片生产。
